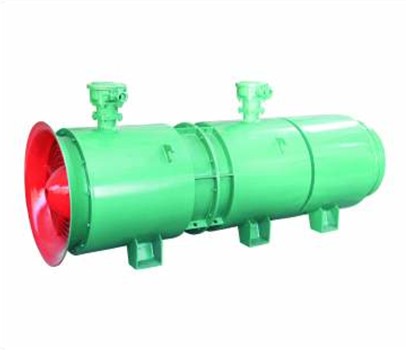

→風機概述
FBD系列隔爆對旋軸流式局部通風機是一種用途廣泛的新型局部通風機. 該機具有結構緊湊、噪聲低、風壓高、效率高、反風性能好、 在小流量區域運行穩定、 高效應用范圍寬等特點。根據掘進工作面長度和巷道不同的通風要求， 即可整機使用， 又可分級使用，從而減少能耗，節約能源，是礦井中局部通風的理想設備。 該系列風機主要用于有瓦斯或煤塵爆炸危險性的煤礦井下作局部通風用，也適用于金屬礦山、 化學礦山、 隧道和其他應用風機的廠礦。輸送介質溫度不超過40℃, 濕度不大于95±3%(℃)及無腐蝕性。

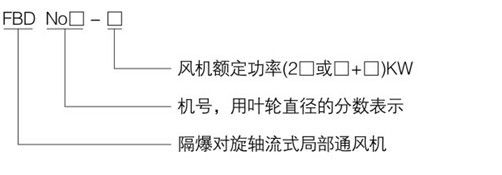

→風機的型號含義
→風機主要技術參數
為適用于巷道的不同通風要求，該系列風機的機號范圍為NO3.5-NO6.3共7個機號12規格。規格型號與性能參數見表1，所經的性能是通過標準管網實際模擬實驗得出，是以氣體溫度t=20、氣體密度ρ=1.2kg/m3、大氣壓ρ=101325Pa、相對濕度50%的標準條件換算而來的。
|
機號
|
電機功率kw
|
風量m3/min
|
全壓Pa
|
比A聲級dB(A)
|
|
№5.0/11
|
2×5.5
|
218-135
|
540-3380
|
≤30
|
|
№5.0/15
|
2×7.5
|
270-175
|
650-3600
|
≤25
|
|
№6.0/22
|
2×11
|
360-230
|
620--4230
|
≤25
|
|
№6.0/30
|
2×15
|
465-290
|
680-4900
|
≤25
|
|
№6.0/37
|
2×18.5
|
475-325
|
850-5300
|
≤25
|
|
№6.0/44
|
2×22
|
515-35
|
870-5500
|
≤25
|
|
№6.3/60
|
2×30
|
595-360
|
900-6150
|
≤25
|
|
№7.0*74
|
2×37
|
634-380
|
950-7000
|
≤25
|
|
№8.0/90
|
2×45
|
700-415
|
975-7700
|
≤25
|
|
№8.0/110
|
2×55
|
795-455
|
995-8500
|
≤25
|
→結構及其特點、工作原理：
該系列風機系無靜葉軸流式局部通風機和采用外包復式消聲器的組合全結構如圖1所示，該系列風機由集流器、進氣消聲筒、隔爆電動機、第一級葉輪、第二級葉輪、出氣消聲筒、擴散消聲筒七部分組成。其外形尺寸如圖表2。
FBD系列隔爆對旋軸流式局部通風機外形尺寸表
|
機號
|
D1
|
D2
|
D3
|
D4
|
H
|
L
|
A
|
B
|
N-d
|
|
№4/4.4
|
ф540
|
ф510
|
ф410
|
ф400
|
710
|
1600
|
700
|
300
|
8-ф12
|
|
№4/6
|
ф540
|
ф510
|
ф410
|
ф400
|
710
|
1600
|
700
|
300
|
8-ф12
|
|
№4.5/8
|
ф600
|
ф570
|
ф460
|
ф450
|
790
|
1860
|
750
|
360
|
8-ф12
|
|
№5.0/15
|
ф650
|
ф620
|
ф510
|
ф500
|
845
|
2004
|
840
|
360
|
8-ф12
|
|
№5.6/22
|
ф730
|
ф700
|
ф570
|
ф560
|
935
|
2130
|
840
|
400
|
12-Φ12
|
|
№6.0/30
|
ф770
|
ф740
|
ф610
|
ф600
|
965
|
2215
|
840
|
500
|
12-Φ12
|
|
№6.0/37
|
ф770
|
ф740
|
ф610
|
ф600
|
965
|
2295
|
9000
|
500
|
12-Φ12
|
|
№6.0/44
|
ф770
|
ф740
|
ф610
|
ф600
|
965
|
2405
|
1000
|
500
|
12-Φ12
|
|
№6.3/60
|
ф820
|
ф790
|
ф640
|
ф630
|
1010
|
2628
|
1200
|
500
|
12-Φ12
|

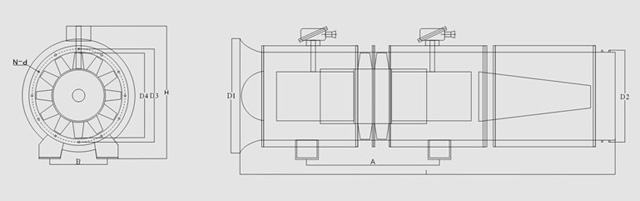

→外形及安裝尺寸
<, o:, p>
|
機號
|
D1
|
D2
|
D3
|
D4
|
|
№6.0/2.2
|
ф600
|
ф776
|
ф800
|
4-ф12
|
|
№6.0/3
|
ф600
|
ф776
|
ф800
|
4-ф12
|
|
№7.0/4
|
ф700
|
ф906
|
ф934
|
4-ф14
|
|
№8.0/5.5
|
ф800
|
ф1035
|
ф1065
|
4-ф16
|
|
№8.0/7.5
|
ф800
|
ф1035
|
ф1065
|
4-ф16
|
|
№9.0/11
|
ф900
|
ф1165
|
ф1200
|
4-ф18
|
|
№9.0/15
|
ф900
|
ф1165
|
ф1200
|
4-ф18
|
|
№9.0/18.5
|
ф900
|
ф1165
|
ф1200
|
4-ф18
|
|
№10/22
|
ф1000
|
ф1292
|
ф1335
|
4-ф20
|
|
№11/30
|
ф1100
|
ф1420
|
ф1466
|
4-ф22
|
|
№12/37
|
ф1200
|
ф1552
|
ф1600
|
4-ф24
|
|
№12/45
|
ф1200
|
ф1552
|
ф1600
|
4-ф24
|
|
№13/55
|
ф1300
|
ф1680
|
ф1735
|
4-ф24
|
|
機號
|
H
|
L
|
A
|
B
|
N-d
|
|
№6.0/2.2
|
925
|
1615
|
465
|
528
|
10-ф12
|
|
№6.0/3
|
925
|
1615
|
465
|
528
|
10-ф12
|
|
№7.0/4
|
1075
|
1885
|
545
|
616
|
10-ф12
|
|
№8.0/5.5
|
1230
|
2150
|
622
|
705
|
12-ф14
|
|
№8.0/7.5
|
1230
|
2150
|
622
|
705
|
12-ф14
|
|
№9.0/11
|
1385
|
2420
|
700
|
795
|
12-ф14
|
|
№9.0/15
|
1385
|
2420
|
700
|
795
|
12-ф14
|
|
№9.0/18.5
|
1385
|
2420
|
700
|
795
|
12-ф14
|
|
№10/22
|
1535
|
2685
|
777
|
880
|
12-ф14
|
|
№11/30
|
1690
|
2960
|
855
|
970
|
12-ф14
|
|
№12/37
|
1845
|
3328
|
930
|
1056
|
12-ф16
|
|
№12/45
|
1845
|
3328
|
930
|
1056
|
12-ф16
|
|
№13/55
|
1870
|
3500
|
1010
|
1145
|
12-ф16
|

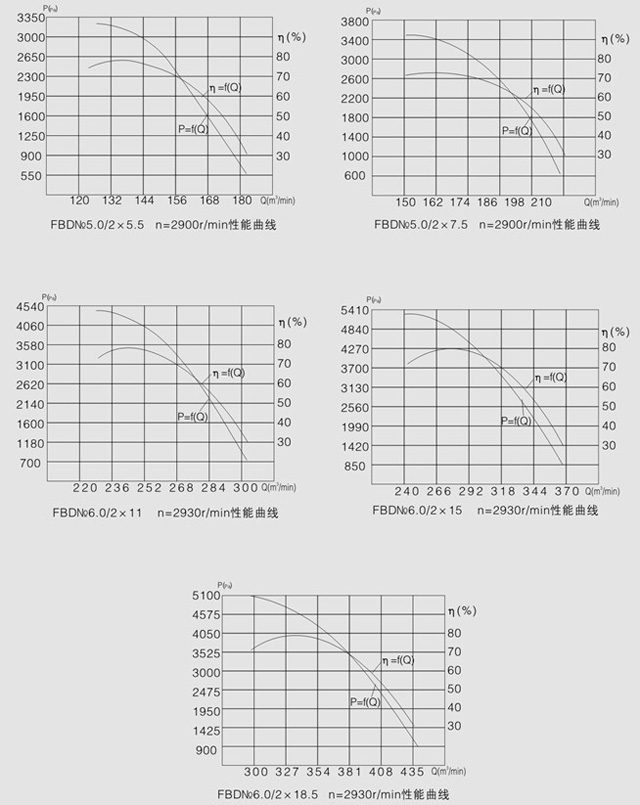

→性能曲線圖
|
